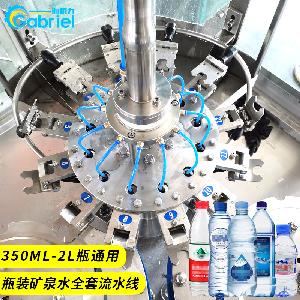

张家港 纯净水全自动灌装机 350ml-1.5L瓶装纯净水生产设备
发表于:2021-09-13
张家港 纯净水全自动灌装机 350ml-1.5L瓶装纯净水生产设备
物品单位 价格 品牌
118000 伽佰力
  • 产地:中国 江苏苏州
  • 发布日期: 2021-09-13
  • 更新日期: 2022-11-04
产品详请
灌装量 500-1500ml
自动化程度 全自动
功率 4.5kw
型号 CGF18-18-6
适用瓶径 Φ50~Φ90mm
适用行业 餐饮,食品,其他
灌装头数 其他
物料类型 液体
生产能力 6000罐/分钟
适用瓶高 150~310mm
适用对象 果汁饮料,矿泉水、纯净水,其他
加工定制
外形尺寸 2650×2060×2015(mm)
灌装精度 99.9%
包装类型
工作原理 常压

       纯净水全自动灌装机,配置一条合理的矿泉水灌装流水线设备,需要考虑到各个细节部分。空瓶模具的设计,要考虑到在套标位置处设计有台阶,以定位标签,否则收缩后的标签底部成波浪形,影响视觉。瓶子的直径和高度的比例需要把控好,瓶子设计的细而长,在灌装封口后,在输送线上容易倒瓶。瓶子底部要略带点圆弧角,在膜包机缓冲线上不容易被卡住,否则还需要加装全自动分瓶装置。所以我们在选配矿泉水生产线设备的时候,需要谨慎考虑每一个细节部分。

       纯净水全自动灌装机,在这里主要介绍一下小瓶装的三合一矿泉水灌装设备,包括空瓶冲洗、常压灌装、旋盖三大功能,与主机配合工作的是全自动上盖机和在线式瓶盖消毒、冲洗隧道。以500ml容量瓶子为基准,三合一矿泉水灌装机设备可达每小时2000瓶、4000瓶、6000瓶、10000瓶、15000瓶---36000瓶。制作矿泉水的小瓶口径普遍为30mm,我们也称之为30口,在同一台机器上,可通用不同容量瓶子的灌装封口,前提是瓶子的瓶口规格直径都一样。

纯净水全自动灌装机

       制作纯净水对源水的品质要求不是太高,主要测出源水电导率的大小,800以上需要采用到双极反渗透,小于800可采用一级反渗透,从RO反渗透出来的都是纯水。臭氧杀菌后供瓶子冲洗和灌装之用。水处理单独一个间,前处理包括石英砂过滤器、活性炭过滤器、离子软化器、精密过滤器,这是粗过滤,减轻RO反渗透膜的工作负担。实践证明,离子软化器要比阻垢剂更好用,RO反渗透膜的寿命更长一点,不过软化器内部的树脂需要再生,盐的成本费用也高一点,这是针对偏硬水质来水的,有利有弊。

纯净水全自动灌装机

       纯净水全自动灌装机与吹瓶机可通过风道直接连接,风道长度根据实际场地而设计,风机进风口采用过滤棉装置。通过卡住瓶口将空瓶送入到三合一灌装机,冲洗机回转盘上安装有瓶夹,瓶子沿特定导轨翻转180度,在特定冲洗区域,喷嘴喷出纯净水,去除瓶子内部的粉尘颗粒。洗净后的瓶子通过拨瓶星轮传递到灌装区域,由瓶颈托板卡住瓶口,通过凸轮升降机构,将瓶口与灌装阀接触,顶开灌装阀口进行灌装作业。旋盖机上的止旋刀卡住瓶颈,使瓶子保持直立并防止旋转,旋盖头随主轴公转并自转,在凸轮机构作用下,自动实现抓盖、套盖、旋盖、脱盖。三合一灌装机四周采用304不锈钢门板封闭,中间采用钢化玻璃窗口,便于观察。

纯净水全自动灌装机

       理瓶机属于可选配设备,也可以不配。为什么这样说?如果我们选配的吹瓶机产量足够大,与灌装机的生产速度一致,此种情况下就可以不选用理瓶机,吹瓶机和三合一灌装机通过风道直接连接就可以了。全自动理瓶机主要将杂乱无章的空瓶进行理顺,与风道连接后,空瓶依次吹进三合一灌装机进行冲洗、灌装、旋盖作业。现在的理瓶机也更新换代了,代替了原有的老式的理瓶机,体积变得更小了,占地面积也更小了,但是只适合一种瓶型,如果有多种瓶型,是需要更换模具的,以前的老款更适合一点。

纯净水全自动灌装机

       纯净水全自动灌装机,中小型2000瓶/时生产流水线,输送链板建议采用转矩小的小链板,运行更加稳定,振动频率小,喷印生产日期更加的清晰。灯检设备采用的是LED白炽灯,安装在输送线的侧面,小瓶水经过的时候,人工肉眼可检测到矿泉水内部是否含有杂质,以剔除不合格品。很多国外的用户,这种2000瓶小型的普遍也会采用人工套标,安排到2个人,然后再通过蒸汽缩标机将套上的标签热收缩,蒸汽发生器来提供蒸汽,高温蒸汽环境下,套标预热自动收缩。这里可节省一台全自动套标机的钱,后期可配上。

纯净水全自动灌装机

       封盖后的小瓶纯净水由输送线输出,我们现在采用的是转弯半径小的小链板输送,保证瓶装纯净水运行的稳定性,便于喷码、贴标作业,而且降低了倒瓶的频率。现在采用的多为激光打码机,在瓶身表面通过激光刻印的方式,刻印处当前生产日期。激光打码机的耗材为二氧化碳,3-5年内充一次二氧化碳,成本也就几千元。通过微型电脑来设置打印的内容,操作十分方便简单。

纯净水全自动灌装机

       纯净水全自动灌装机,主框架采用方钢管拼接而成,30mm厚度的台面板,在装配前需要整体铣床上加工一刀,以保证台面板的平面度,提高装配精度。所有主轴孔都是以台面板为基准加工的,通过数控加工中心精准定位,以保证三大机构之间的位置精度,从而来控制整机的装配精度。主轴孔与台面板之间的缝隙需要处理,采用密封垫圈进行封闭作业,运行过程中流下来的水全部阻截在台面板上,由指定排水口排出。电器主要采用PLC和光电检测进行控制,采用独立式的控制电箱,电器部分与主机分开,以避免潮湿环境,并且电箱内部做防潮处理,以延长电器元件的寿命。

纯净水全自动灌装机

       全自动贴标机的选用也要根据产量,还要根据贴标的形式,有单面贴标、双面贴标、还有定位贴标等,形式多种多样。产量大的需要用到旋转式贴标机,但设备价格相对贵一些。像市面上的百岁山、爱夸、5100矿泉水都采用的贴标形式,只要瓶子设计的好看,再加上漂亮的标签,整瓶矿泉水的外观还是非常吸引人的。

纯净水全自动灌装机

       全自动PE膜热收缩包装机用于将灌装、封口好的小瓶水包装成12瓶/包或24瓶/包。外包装材料为PE材质,预热会自动收缩,紧紧包住堆放好的瓶装水,成形后两边成袖口状,便于搬运。在这里不管是一包12瓶、9瓶还是24瓶,堆放的行和列可以任意的组合,而且调节起来也十分方便。

纯净水全自动灌装机
