物品单位 | 价格 | 品牌 |
---|---|---|
台 | 118000 | 伽佰力 |
灌装量 | 500-1500ml |
自动化程度 | 全自动 |
功率 | 4.5kw |
型号 | CGF18-18-6 |
适用瓶径 | Φ50~Φ90mm |
适用行业 | 餐饮,食品,日化,医药,烟酒,其他 |
灌装头数 | 其他 |
物料类型 | 液体 |
生产能力 | 6000罐/分钟 |
适用瓶高 | 150~310mm |
适用对象 | 果汁饮料,碳酸饮料,酒类饮料,矿泉水、纯净水,酸奶,鲜奶,油类,清洁、洗涤用品,胶水,口服液,药水,液体酒精,其他 |
外形尺寸 | 2650×2060×2015(mm) |
灌装精度 | 99.9% |
包装类型 | 瓶 |
工作原理 | 常压 |
小瓶纯净水灌装机用于PET塑料空瓶的冲洗、灌装和旋盖,我们也称之为三合一灌装机。500ml小瓶装纯净水是由地下水、自来水、湖泊水等,经过一系列的过滤、净化、杀菌工序,再将成品纯净水灌装到瓶子内部,并完成封盖工序。全自动纯净水三合一灌装机的通用型很强,可适应多种容量瓶子的生产,只要瓶子瓶口规格直径一样即可。空瓶是由风道送入三合一灌装机的,瓶子是被卡住瓶口传送向前的,风道卡口板之间的距离是可调节的,以适应瓶口尺寸,使空瓶传送更加的稳定。
小瓶纯净水灌装机所用制造材料为食品级304不锈钢,只要与水接触的地方,都采用不锈钢制造。机架是由方钢管焊接而成,上面铺一块30mm左右厚度的台面板,主要的装配工作都在台面板上完成。吹瓶机吹出来的空瓶固然干净,但在流动过程中,与空气接触后,内部会残留空气中的颗粒杂质,所以会在灌装前冲洗瓶子内部,使空瓶无菌,所用的冲洗用水为成品纯净水。灌装封口后,纯净水内部的臭氧还在继续杀菌作业,可能2小时之后才会慢慢消失,这样生产出来的小瓶纯净水可达到无菌状态。
水处理与小瓶纯净水灌装机之间由一根管道连接,通过水泵将纯水罐中的纯净水打入到灌装机的液缸内部,其中带有液位控制器,高液位水泵停止工作,低液位水泵启动。液缸是非密封的,与大气相通,瓶子顶开灌装阀后,液缸内部的纯净水依靠自身的重力往下流,灌装到瓶子内部,灌装阀中的回气管是用于控制灌装液位的,也就是灌装的纯净水液面离开瓶口的距离位置,一边灌装,一边排气,通过回气管将空瓶内部的空气排出,所以我们也称之为常压灌装机,通过调整回气管的上下位置,可将每一瓶生产出来的纯净水液位都调成一致,实现定液位灌装。
小瓶纯净水灌装机的旋盖机构与自动上盖机配合工作,盖子杀菌后由自动上盖机自动理盖,方向正确的盖子直接进入盖笼,依次进入封盖机构。我们采用的是抓盖机构,盖子的释放由电磁阀控制,在灌装和旋盖机构之间安装有光电检测元件,当有一个瓶子经过时,会给PLC发送一个信号,电磁阀就释放一个盖子出来,一个瓶子对应一个盖子,这样就不会出错。旋盖之后小瓶水直接掉落到落瓶装置,由输送输出。有了这套落瓶装置,出瓶更加稳定,不会出现倒瓶现象。在更换瓶型时,无需调整输送线的高度,只需更换一套落瓶装置即可,操作十分方便简单。
小瓶纯净水灌装机在实际生产过程中处于空气净化间,灌装的环境要求十分严格。进入厂房需要一次更衣,进入纯净水灌装间需要二次更衣。水厂内部需要合理安排布置好排水管道,空气净化间可安排明沟,三合一灌装机间可安排洁净地漏,避免老鼠进入,污染加工生产环境。实际生产中地面会有很多的水,设备的电器部分需要做密封防潮处理,以免发生短路现象。我们配置的电箱都是独立的,本身做密封处理,内部安装小型散热装置,电器都采用国际知名品牌,如三菱、西门子,这样设备运行更加稳定,电器寿命也更加长一点。

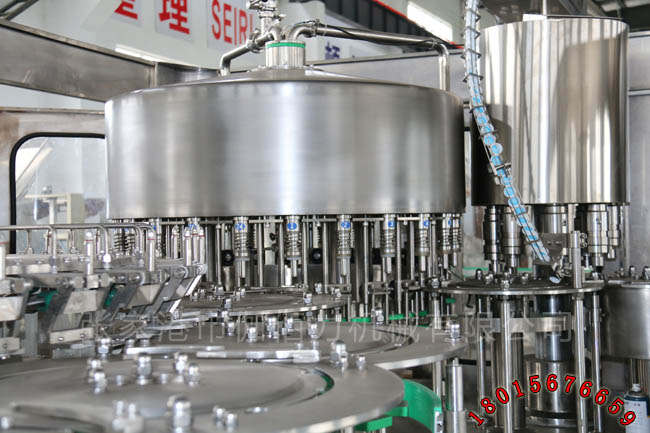

小瓶纯净水灌装机车间实拍图片
纯净水灌装机冲洗结构
纯净水灌装机灌装机构
纯净水灌装机旋盖机构
纯净水灌装生产线
瓶装纯净水生产工艺流程图
