物品单位 | 价格 | 品牌 |
---|---|---|
台 | 118000 | 伽佰力 |
灌装量 | 500-1500ml |
自动化程度 | 全自动 |
功率 | 4.5kw |
型号 | CGF18-18-6 |
适用瓶径 | Φ50~Φ90mm |
适用行业 | 餐饮,食品,日化,医药,烟酒,其他 |
灌装头数 | 其他 |
物料类型 | 液体 |
生产能力 | 6000罐/分钟 |
适用瓶高 | 150~310mm |
适用对象 | 果汁饮料,碳酸饮料,酒类饮料,矿泉水、纯净水,酸奶,鲜奶,油类,清洁、洗涤用品,胶水,口服液,药水,液体酒精,其他 |
外形尺寸 | 2650×2060×2015(mm) |
灌装精度 | 99.9% |
包装类型 | 瓶 |
工作原理 | 常压 |
瓶装矿泉水灌装设备集冲洗、灌装、旋盖于一体,称之为三合一灌装机,适用于灌装生产350ml、500ml、1L、1.5L等容量的小瓶装天然饮用水。大自然中的天然矿泉水需要经过过滤、杀菌后才能进行包装作业,水源内部含有对人体有益的矿物质微量元素,长期饮用利于身体健康,所以在饮用水行业被定义为高端饮用水。灌装、封盖对瓶装水的生产只是其中一部分,还有吹瓶、标签、打码、包装。在这里主要介绍一下瓶装矿泉水灌装设备是如何完成灌装、封盖作业的,对于用户来说,又该如何选择一台性价比高的常压型三合一矿泉水灌装机。
众所周知,瓶装矿泉水灌装设备的运行环境是有严格要求规定的,对周围空气的质量有一定的指标要求。三合一灌装机本身不是全密封的,所有需要在空气净化间生产运行,完成矿泉水的灌装和旋盖。进入空气净化间需要二次更衣,手的清洗,鞋子的消毒,还需要经过风淋室吹去衣服上的粉尘颗粒,戴上帽子,以保证瓶装矿泉水的生产安全性。整个车间内部需要做环氧地坪,如果考虑到前期投资资金,可做成简单的1mm左右厚度的环氧地坪。地面在水泥浇筑之前,需要合理安排好排水沟,空气净化间内部可采用洁净地漏,外边可采用明沟,宽度20厘米,深度20厘米。
瓶装矿泉水灌装设备前段连接着空瓶风道,封盖后出口处连接着输送。盖子消毒清洗后倒入自动上盖机,自动将盖子送入到旋盖机构。空瓶的传递方式都是卡住瓶子的瓶口,通过风道风力,空瓶依次进入到矿泉水三合一灌装机内部。空瓶吹出来本身是干净的,就怕在传输过程中有空气中的粉尘颗粒进入,进入灌装机再用无菌矿泉水冲洗一下,这样更干净安全。由于是卡瓶口传递,所以全自动矿泉水生产线可满足不同容量瓶子的生产,只需更换吹瓶模具,矿泉水灌装设备出口处的落瓶装置,调整贴标机和包装机即可,操作十分简单、方便。冲洗夹子上安装有高压喷射头,出水、停水有机械结构来控制,在出水处安装设计有接水盘,上面带有喷淋头,可对瓶子外表面进行冲洗。冲洗过程中,由机械结构控制,瓶子翻转180度瓶口朝下,这样可全方位的冲洗干净瓶子内部。灌装依靠空瓶瓶口向上顶开灌装阀口,液缸中的矿泉水液体会流经灌装阀进入到瓶子内部,依靠矿泉水自身重力进行灌装,我们也称之为常压灌装。瓶口托板处的导向杆的固定方式极为重要,主要保证瓶口中心能对准灌装阀口中心,位置偏心后容易造成瓶口与灌装阀口碰撞,对机器和生产都会造成一定的损失。
瓶装矿泉水灌装设备上的旋盖机构应该是高精度部分,尤其是旋盖膜头,需要根据用户提供的盖子进行一对一加工。实际生产中,盖子盖不紧,或者盖子上面有划痕,就是加工精度造成的,主要是厂家和用户在技术层面上没有沟通好。矿泉水灌装机的台面板厚度极为重要,包括机架的厚实度也很重要,台面板也就是所谓的安装平面,不单要厚实,而且整个台面板需要加工一刀,保证平面度,所有主轴孔以台面板为基准进行加工,保证轴孔中心的平行度、距离,以及和安装面板的垂直度,这样安装精度高,降低工人劳动强度,设备故障率低。如果安装精度保证不了,长期振动使用中,会出现零部件的移位,会出现一系列的设备故障。包括轴承座和台面板的密封形式,我们采用的机械结构加密封垫圈来控制的,可保证没有一滴水滴漏到轴承座里边。而且我们的主轴部位都安装有加油管道,可设计成自动加油或人工添加,只是设备的造价不同而已,主要是用来保证矿泉水灌装设备在实际生产运行中的稳定性和使用寿命。
瓶装矿泉水灌装设备外框架和所有与水接触的 部分均采用304食品级优质不锈钢,耐腐蚀、易清洗。电箱设计在外边,与矿泉水灌装机分开,主要为了避免潮湿,电箱内部做密封防潮处理,电器采用国际进口品牌,如西门子、三菱等,以免长期下来潮湿所导致的电器短路,引起一些不必要的损失。
瓶装矿泉水灌装设备车间实拍
常压灌装机冲洗机构

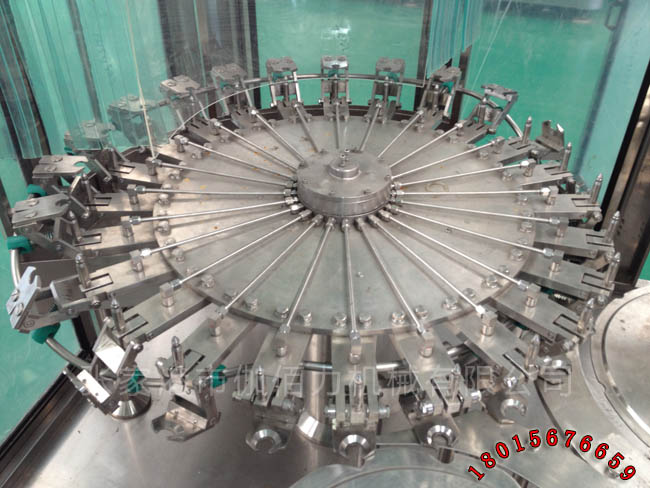

瓶装矿泉水设备灌装机构
三合一灌装机旋盖机构
矿泉水全套灌装生产线
瓶装矿泉水生产工艺流程图
