大桶纯净水自动灌装机 450桶装水生产线
发表于:2020-04-25
大桶纯净水自动灌装机 450桶装水生产线
物品单位 价格 品牌
48000 伽佰力
  • 产地:中国 江苏苏州
  • 发布日期: 2020-04-25
  • 更新日期: 2022-05-02
产品详请
灌装量 18900ml
自动化程度 全自动
功率 12kw
型号 QGF-300
适用瓶径 270mm
适用行业 餐饮,食品,其他
灌装头数 2
物料类型 液体
生产能力 300罐/分钟
适用瓶高 520mm
适用对象 矿泉水、纯净水,其他
加工定制
外形尺寸 5147×1600×1950(mm)
灌装精度 99.9%
包装类型
工作原理 常压

       大桶纯净水自动灌装机 450桶装水生产线适用于灌装生产3加仑、5加仑18.9L大桶纯净水、山泉水、矿泉水。现在国内使用的大桶水空桶材质为PC材质,代替了之前使用的PET材质,这样可不断循环使用,不会产生有毒元素,危害身体健康,所以现在采用PC桶。现在生产大桶水的技术也高超了,整条灌装流水线可全自动化运行,包括全自动拔盖机、全自动内外刷一体机、自动上桶装置、桶装水灌装机、灯检设备、自动上盖机、在线式瓶盖消毒隧道、空桶、成品输送线、自动套标机、蒸汽缩膜机、激光打码机、全自动套袋机、码垛机。

       大桶纯净水自动灌装机 450桶装水生产线,找到一个好的水源是关键,尤其是天然矿泉水水质,深受消费者的喜爱,内部含有天然矿物质微量元素,如锶、锌、硒、偏硅酸等等,长期饮用对人身体健康有益。根据水质报告来配置设备,常规配置为石英砂过滤器、活性炭过滤器、精密过滤器,此部分为前处理设备,用于过滤掉大颗粒杂质、吸附源水中的颜色和味道,再通过精密处理掉更加细小的微颗粒。核心设备为中空超滤或纳滤,处理一些肉眼看不见的非常细小的颗粒,尽最大努力保留天然矿物质微量元素。矿泉水的杀菌可采用紫外线和臭氧配合杀菌,使水质达到保质期,给消费者每一滴健康的水。

       大桶纯净水自动灌装机 450桶装水生产线,全自动空桶拔盖机用于拔去空桶盖子,并回收盖子,以便二次使用。整机主要通过光电感应,控制气缸动作,带动机械手抓张开或关闭,还有上下移动。依靠两根档杆,在阻力下,盖子自动剥落,同时强力吹风口将盖子吹到指定回收口。拔盖机前面大概留2米左右的输送,用于人工放桶,如果厂房空间大,输送越长越好,可缓冲空桶,降低劳动强度。

       大桶纯净水自动灌装机 450桶装水生产线,空桶的内刷洗我们一般不配,老式的内刷洗机容易掉毛在桶装水内部,不过现在有采用内外刷一体机,刷洗过程桶口是朝下的,不会出现掉毛的现象,不过设备造价相对高一点。还可以采用颗粒式的内刷洗机,此机器更先进,特别针对去除空桶内部的青苔效果会很好。

       大桶纯净水自动灌装机 450桶装水生产线,旋转式外刷洗机相对直线式的老式的几个桶一起洗的效果要更好一点,旋转过程中与刷子的接触面积更大,接触刷洗的时间也更久,里边主要先通过洗洁剂清洗,再用清水冲洗。内部刷子的外形是根据空桶外形设计匹配的,从桶口、桶身到桶底部都接触到,清洗的非常干净。毛刷的旋转依靠变速电机提供动力,内部结构设计的合理性,零部件的加工精度,决定了外刷洗机的运行稳定性和清洗的效果。

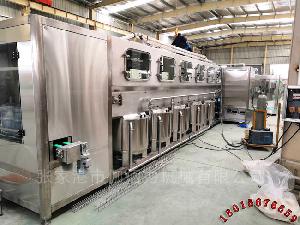

       大桶纯净水自动灌装机 450桶装水生产线,在这里我简单介绍一下大家常用的L型桶装纯净水灌装设备,与灌装机配合工作的自动上桶装置,依靠光电检测信号,控制气缸动作,将空桶推倒进入灌装机的倒桶装置里,然后空桶依次进入到消毒冲洗工序,消毒、冲洗过程中桶口是朝下的,对准桶口的是一排排的高压喷射头,桶装水灌装机顶部安装有提升装置,将高压喷射头往上提升,使喷射头进入到空桶内部,喷洗效果更彻底一点,由于喷射压力大,容易使空桶被高压水顶开,在一排排的空桶上部安装有压桶装置,给空桶限位,以勉空桶脱离消毒、冲洗工位。我们常规设计的消毒冲洗工序如下:2道热碱液消毒、滴干、2道常温消毒液、滴干、2道循环水冲洗、滴干、2道纯净水冲洗、滴干。每道工位的冲洗时间都可以根据灌装速度而设定,由PLC来设定时间并控制,冲洗水都回到高压喷射头下方的接水盘,热碱液、消毒水、循环水都由自己单独的接水盘,它们之间有隔板隔开,以免液体混合在一体。而每个接水盘下方,也就是桶装水灌装机机架下方的回流罐,消毒液可以循环利用,直到液体达到一定的污染程度,可人工进行更换消毒液。这里的循环用水指的是末端纯净水冲洗后的水,在消毒液冲洗完成后,给空桶来个预冲洗,最后再用成品纯净水冲洗一遍。

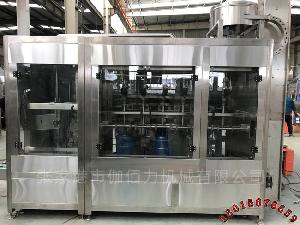

       大桶纯净水自动灌装机 450桶装水生产线,自动灌装部分由机架、进水管、灌装阀、灌装流量调节阀等组成。灌装时桶在凸轮作用下实现上升和下降,桶口接触灌装阀后打开灌装阀完成灌装过程。有桶自动灌装,无桶单头停止灌装。桶灌装满后由输送链送入下一工序。整个灌装采用机械传动,变频无级调速,受可编程控制器PLC控制,重量轻、运转 平稳,动作准确可靠。不损坏桶,决无二次污染。自动理盖、套盖、压盖部分由电机旋转圆盘、下盖轨道、套盖滑道、箱体等组成,理盖器的作用即是通过电机带动圆盘旋转带动箱体内的瓶盖进入下盖轨道,并通过特定的机构使进入轨道内的瓶盖统一朝下并按特定的顺序排列。压盖是由压盖链板完成。

       大桶纯净水自动灌装机 450桶装水生产线,如今人工费用要,推荐选配自动套标机、自动套袋机、自动码垛机。实际生产中桶装水灌装机处于空气净化间,套标、喷码、套袋、码垛处于洁净间外,在桶口套上标签后,再经过蒸汽收缩炉道热收缩,标签用完后人工添加卷标就可以了,主要通过光电检测控制,检测到由桶装水通过时,将自动切标,套在桶口处。现在的全自动套袋机也更新好几代了,将以往实际生产中出现的问题进行改良,就算单独买我们的全自动套袋机也很方便安装,将以往的自动提桶机移开,直接挪进去就可以了,套袋机的前段也是输送皮带送桶,与全自动桶装水生产线后端的输送对接就可以了,采用的是卷膜,当桶装水接近封切位置时,会提前送一点膜,以免拉坏封边。自动套膜封边后,通过动力滚筒输送送出,再进入到带点斜坡的无动力滚筒输送,依靠自身重力向码垛机方向滑进,有龙门式的码垛机和旋转式的码垛机,将成品桶装水自动堆叠,一般在3层,堆叠太高会压坏下面的桶装水。桶口套标收缩后,需在标签上喷印当前生产日期。

       全自动套标机

       全自动套袋机

       全自动码垛机

       桶装水生产工艺流程图
