桶装矿泉水灌装设备 山泉水大桶水生产线
发表于:2020-05-14
桶装矿泉水灌装设备 山泉水大桶水生产线
物品单位 价格 品牌
48000 伽佰力
  • 产地:中国 江苏苏州
  • 发布日期: 2020-05-14
  • 更新日期: 2022-05-02
产品详请
灌装量 18900ml
自动化程度 全自动
功率 12kw
型号 QGF-300
适用瓶径 270mm
适用行业 餐饮,食品,其他
灌装头数 2
物料类型 液体
生产能力 300罐/分钟
适用瓶高 520mm
适用对象 矿泉水、纯净水,其他
加工定制
外形尺寸 5147×1600×1950(mm)
灌装精度 99.9%
包装类型
工作原理 常压

       桶装矿泉水灌装设备 山泉水大桶水生产线,桶装水用处很广泛,办公大楼、学校、工地、家庭等都用到桶装水,需要配置一台饮水机。桶装水空桶容量分为3加仑和5加仑(18.9L),别看是一桶普普通通的桶装水,其生产处理工艺还是有一定复杂性的。水源经过一系列的过滤杀菌,拥有矿物质微量元素的天然矿泉水还需要保留矿物质元素,做纯净水只需过滤掉一切杂质,出来水分子即可,然后再将过滤杀菌后的成品水灌装到3加仑5加仑空桶内部,这一套完善的过滤系统我们也称之为水处理设备。空桶为PC材质,长期循环使用不会产生有毒物质,影响饮用安全性。回收回来的空桶情况都不一样,空桶内、外、底部刷洗干净后,才会送入到桶装水灌装机消毒冲洗。封口后的桶装水还需要桶口套上标签,喷上当前的生产日期,桶装水外表面套上袋子,码垛好一层一层,以上就是桶装水生产流水线的大致运行的流程。

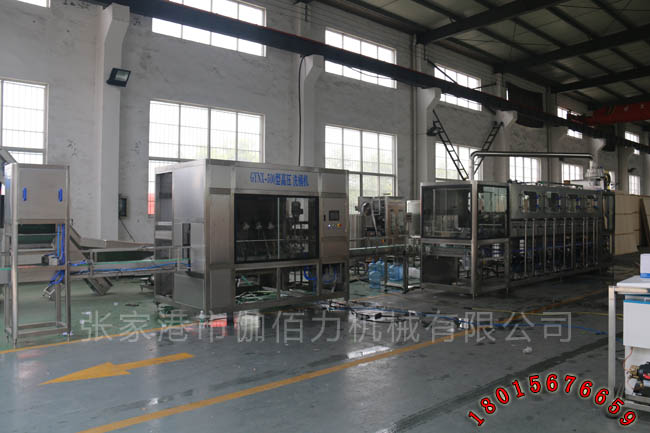

       桶装矿泉水灌装设备 山泉水大桶水生产线,一条完整的全自动化桶装水生产流水线包括哪些设备:全自动拔盖机、空桶检漏装置、自动内外刷桶机、自动上桶装置、桶装水消毒、清洗、灌装、封盖一体机、自动上盖机、在线式瓶盖消毒机、输送、灯检设备、自动套膜机、蒸汽缩膜机、激光喷码机、全自动套袋机、码垛机。

       桶装矿泉水灌装设备 山泉水大桶水生产线,空桶的刷洗工作非常重要,桶装水灌装机内部的消毒冲洗只是对空桶表面进行处理,非常脏的污染物需要在消毒之前处理完成。先是将回收空桶拔盖,人工上桶后,空桶自动随输送进入到全自动拔盖机,依靠光电检测元件,自动识别是否有空桶到达。紧接着,机械式的拔盖头会自动往下移动到指定位置,伸开抓手,合并抓手,盖子自然被剥落下来,由吹气装置将拔下来的盖子吹到指定回收口,消毒处理后还可二次使用。

       桶装矿泉水灌装设备 山泉水大桶水生产线,桶装水内高压冲洗机可将回收空桶内部的青苔处理干净,利用高压泵,水从高压喷嘴喷出,使喷出来的水产生一定的高压,可达80-120公斤,水成环形状喷出,相当于一把360度的环形水刀,可轻松去除掉空桶内壁、底部上的残杂物、青苔等。整个清洗过程中,空桶随旋转装置360度绕空桶的中心不停地旋转,同时,高压喷嘴上下直线移动,这样可使喷出来的高压水接触到空桶内部每一个角落,对于生产桶装矿泉水,而且回收空桶内部有大量青苔的用户,在这里,大力推荐使用这款内高压式冲洗机。

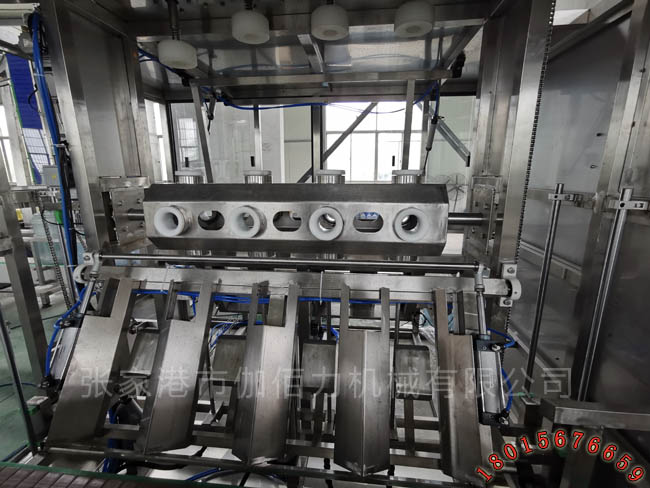

       桶装矿泉水灌装设备 山泉水大桶水生产线,桶装水灌装主机包括空桶的消毒、冲洗、灌装和压盖功能。工位如下安排:2道热碱液冲洗、1道滴干、2道二氧化氯液体冲洗、1道滴干、2道回用水冲洗、1道滴干、2道成品矿泉水冲洗、1道滴干,也可根据客户需求来定制冲洗工位。桶装水灌装机开机进空桶时,可实现无桶不冲洗,这样冲洗液体之间就不会混合在一起。在生产结束阶段,设计有清桶按钮,按照PLC程序,冲洗泵按顺序依次关闭,这样也就保证了液体之间不会混淆在一起。高压喷射头内部装有旋转转子,喷出来的水360度旋转,通过提升机构,高压喷射头会上升到一定位置,更有效的冲洗到空桶的每一个部位。下方的回流罐都是设计成圆桶型,底部用半圆形封头,清洗无死角,并且内部装有高低液位检测仪,以实现自动补水,也安装有溢流口,排污口等等。灌装阀采用的是时间控制的高速阀,主要通过气动阀来控制,通过流量调节阀来调整灌装液位,使用这套灌装系统的好处就是灌装速度快,不存在灌装后溢流,这样生产更加的卫生安全。斜坡式压盖机要比气缸式的压盖机稳定很多,对桶口也没有伤害。

       桶装矿泉水灌装设备 山泉水大桶水生产线,桶盖处有标签,可通过人工套标或机器自动套标,我们称之为全自动套标机。利用光电检测桶装水的位置,到达套标位置时,套标机自动完成标签定位和切标工序,使标签快速掉落到桶口指定位置,完成套标作业。套标后的标签在桶口处是松动的,后端还需配置一套蒸汽缩标机,通过高温蒸汽,是标签紧紧地裹附在桶口表面。

       桶装矿泉水灌装设备 山泉水大桶水生产线,全自动套袋机替代了之前的提桶套袋作业,无需人工套袋,只需加装薄膜即可,自动套袋,自动封袋,自动化程度高,操作十分简单,也节省袋子成本。工作原理:灌装好的桶装水经输送系统送至套袋机内,由检测开关检测,自动进行定位、套袋分切,套好的包装袋紧密,不开裂,形状统一美观。放膜由三相电机带动,定位准确,平稳可靠,噪音小。

       桶装矿泉水灌装设备 山泉水大桶水生产线,大桶水码垛机占地面积少,运行费用低,每小时可将1200桶五加仑桶装水按要求叠成一至三层(每层4×4=16桶或4×5=20桶或定做),以便于运输和存放,整台设备只需一人即可轻松操作,减轻了员工的劳动强度及降低整条流水线的人员编制。提瓶系统采用*式设计气动对向型夹瓶,不伤瓶口及收缩膜、不掉瓶,耗气量小。该机升降运动位置均设光电检测保护开关,机器运行时,如果检测部位检测到异常现象即刻停机并报警,尽可能的保护了生产人员及设备的安全。

       桶装矿泉水生产工艺流程图
