小型桶装水生产线设备5加仑18.9L全自动化
发表于:2020-05-23
小型桶装水生产线设备5加仑18.9L全自动化
物品单位 价格 品牌
70000 伽佰力
  • 产地:中国 江苏苏州
  • 发布日期: 2020-05-23
  • 更新日期: 2022-11-04
产品详请
灌装量 18900ml
自动化程度 全自动
功率 22kw
型号 QGF-450
适用瓶径 270mm
适用行业 餐饮,食品,其他
灌装头数 3
物料类型 液体
生产能力 450罐/分钟
适用瓶高 520mm
适用对象 矿泉水、纯净水,其他
加工定制
外形尺寸 5145×2300×1950(mm)
灌装精度 99.9%
包装类型
工作原理 常压

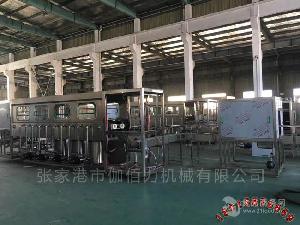

       小型桶装水生产线设备5加仑18.9L全自动化是集回收空桶的清洗、消毒、灌装、封盖,桶口套标,喷码,桶身套袋等一系列工艺流程自动化生产设备。回收回来的空桶的情况都不太一样,有5加仑的,也有3加仑的,桶装水厂家需要对这些空桶分类,我们可以在设计生产这条桶装水流水线的同时,考虑两种不同容量桶型的通用性,在必要部位设计所需更换的零部件。桶装水灌装流水线的选型也分很多种,有小型100桶/时、300桶/时、450桶/时、600桶/时、750桶/时、900桶/时-2000桶/时。普遍1200桶以上产量,我们选择旋转式的桶装水灌装机。

       小型桶装水生产线设备5加仑18.9L全自动化,矿泉水水处理设备主要包括石英砂过滤器、活性炭过滤器、精密过滤器、中空纤维过滤器或纳滤设备、紫外线杀菌机、储水罐、臭氧发生器等。弱碱性水质较好,钙镁离子成分偏高,会导致水质偏硬,烧开水表面会漂浮白色颗粒,可增加离子软化器,通过树脂置换出钙镁离子成分,同时也会损失掉部分矿物质元素,采用纳滤设备也会去除部分矿物质。如果需要将硬度降到一定数值,可采用纯净水和超滤水按比例进行勾兑,尽可能的降低硬度,保证矿泉水的口感。

       小型桶装水生产线设备5加仑18.9L全自动化,回收后的空桶上带有盖子,需要去除,盖子品质好的话,消毒后可以再次循环利用。空桶的传输是通过输送链板,整线自动化控制。当有空桶进入拔盖机的位置,一旦激发接触信号开关,PLC计数一次,计数值达到所设定值时,挡桶气缸动作,阻止别的空桶进入,此时开始拔盖作业,拔盖头与空桶对中后,慢慢往下降,抓住桶口后,慢慢往上提升,上部有两根挡桶柱,阻止空桶往上提升,在强拉力作用下,盖子被拔下,并被吹到盖子回收口,完成拔盖工序。

       小型桶装水生产线设备5加仑18.9L全自动化,桶装水高压洗桶机主要针对回收空桶内表面青苔问题而设计的,利用水刀强有力的高压将青苔移除空桶内表面,在整条桶装水灌装流水线上起到了一个非常的作用。大桶水高压冲洗机主要由PLC和光电检测元件进行控制,在机械结构上主要分为自动推桶装置、自动上桶装置、旋转式桶口槽杯装置、压桶装置、空桶旋转机构、自动下桶装置等等。进桶和出桶位于旋转式槽杯装置的两边,由输送链板带动空桶进入和输出,上桶和下桶可同时进行,加快了整机的运行速度,且能保证充足的冲洗时间,以去除青苔,4个头的冲洗机,产量可达600-700桶/时,冲洗压力80-120公斤压力可调,且对空桶内部本身材质没有伤害,是一款非常实用的青苔压力式冲洗机。

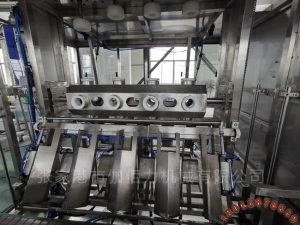

       小型桶装水生产线设备5加仑18.9L全自动化,桶装水灌装机的内部包括消毒、冲洗、灌装、封口四大功能,由自动上桶装置,将空桶送入到桶口槽杯,空桶桶口朝下,即将在桶装水灌装机的消毒冲洗隧道走12道工位,包括3道热碱液冲洗、3道二氧化氯冲洗、3道回用水冲洗、3道成品水冲洗。消毒液由水罐储存好,由高压泵不断打循环,可循环利用,长时间使用后,消毒液会被严重污染,可通过排污管道排净,重新添加消毒液,此部分的消耗成本可忽略不计。空桶消毒清洗是否彻底,灌装速度快,灌装液位准确,封盖成品率高,这些都是反映一台桶装水灌装机质量的好坏。在桶装水灌装机的顶部,我们设计有提升装置,可将高压喷洗头整体往上抬,消毒冲洗的时候,可升入到空桶内部,这样可冲洗道每一个角落。桶装水的灌装是设定好的几个桶同时到位后,灌装阀同时向下移动,到达指定位置后就开始灌装,到达灌装时间后就自动停止,这样就不会有多余溢出来的成品水,这样更加安全卫生。由自动挂盖机构,桶装水随输送线移动过程中,桶口会自动套上盖子,再由斜坡式、电机带动的压盖机工作,将盖子压紧到位,完成封盖作业。

       小型桶装水生产线设备5加仑18.9L全自动化,大桶水灌装机在实际生产过程中是处于空气净化间的,对生产环境有严格要求,保证大桶水生产的安全性。在厂房建造时,别急着铺水泥地面,需要根据大桶水生产线规划图,提前安排好排水沟的位置,空气净化间内部做成洁净地漏,外部可采用明沟。水处理只需引一根管道给大桶水灌装机即可,供冲洗和灌装之用。

       小型桶装水生产线设备5加仑18.9L全自动化,的后段包括灯检设备、全自动套标机、蒸汽缩标机、激光喷码机、全自动套袋机、码垛机。灯检采用人工肉眼检测的方式,目前还没有机器可替代,在白炽灯作用下检测桶装水内部是否存在杂质,剔除不合格品。小产量也可采用人工套标,600桶/时以上的产量建议采用全自动套标机,再经过蒸汽缩标机在高温蒸汽下标签自动收缩,再在标签上刻印当前生产日期。以往的套袋都是采用机器提升,人工套袋,劳动强度也很大。现在推荐使用全自动套袋机,只需人工添加卷膜,全程无需人工干涉,自动化程度高,机器也稳定,膜的成本也降低。紧接着由全自动码垛机将桶装成品水自动堆叠,由叉车搬运入库。

       桶装水自动套标机

       桶装水全自动套袋机

       桶装水全自动码垛机

       桶装矿泉水生产工艺流程图
