山泉水全自动桶装水生产线 大桶水自动灌装机
发表于:2020-07-06
山泉水全自动桶装水生产线 大桶水自动灌装机
物品单位 价格 品牌
70000 伽佰力
  • 产地:中国 江苏苏州
  • 发布日期: 2020-07-06
  • 更新日期: 2022-05-02
产品详请
灌装量 18900ml
自动化程度 全自动
功率 22kw
型号 QGF-450
适用瓶径 270mm
适用行业 餐饮,食品,其他
灌装头数 3
物料类型 液体
生产能力 450罐/分钟
适用瓶高 520mm
适用对象 矿泉水、纯净水,其他
加工定制
外形尺寸 5145×2300×1950(mm)
灌装精度 99.9%
包装类型
工作原理 常压

       山泉水全自动桶装水生产线 大桶水自动灌装机集空桶的消毒、冲洗、灌装、压盖于一体,适用于灌装生产3加仑、5加仑等容量的桶装纯净水、山泉水、矿泉水。回收后的PC空桶需要经过拔盖、刷洗,再将空桶的内部和外部利用热碱液、二氧化氯消毒后,用成品无菌水冲洗干净,再将过滤净化后的无菌成品水灌装到空桶内部,并封上盖子。再桶口处套上标签,并收缩好,在标签上喷印上当前生产日期,在桶装水的外表面套上袋子,成品桶装水就这样生产完成了。

       山泉水全自动桶装水生产线 大桶水自动灌装机主要由304不锈钢方钢框架搭建而成,电器主要通过光电检测和PLC来进行控制,主轴有电机带动,运行更加稳定可靠。先来讲讲消毒、冲洗工位,国家规定不能低于10工位,滴干工位也包括在内,当然,按照客户自身实际需求,可安排设计更多的冲洗工位。常规10工位依次为:2道热碱液、1道滴干、2道二氧化氯液体、1道滴干、2道循环水冲洗、2道成品矿泉水冲洗。冲洗运行过程中,桶口朝下,高压喷洗头喷出液体。在桶装水灌装机的顶部,安装设计有提升装置,通过滑动的链条将高压喷洗装置提升,使冲洗过程中高压喷射头插入到空桶内部。这样高压喷射头离开桶底的距离更近,喷射到空桶内壁的压力也就会越大,冲洗效果更好。再加上高压喷射头内部转子的独特结构,喷出来的液体是360度旋转的,这也是我们机器的一大特点。

       山泉水全自动桶装水生产线 大桶水自动灌装机,在与桶装水厂接触过程中,遇到过很多好的水源,都能达到国家天然矿泉水标准,但内部钙镁离子成分偏高,水质偏硬,那么我们在配置水处理的时候,需要考虑到将源水中的矿物质微量元素保留下来,降低钙镁离子成分,降低水的硬度。我们采用RO反渗透纯净水和中空超滤山泉水进行勾兑,试验出配比比例,已达到好的口感,并使矿物质微量元素达到国家天然矿泉水界限标准。

       山泉水全自动桶装水生产线 大桶水自动灌装机的灌装阀设计的合理性决定灌装速度和灌装液位,我们现在普遍采用电磁阀式的计时灌装阀,由PLC设定时间,空桶清洗后由推桶装置将空桶推至灌装阀口下方,接触开关接触到信号时立即开始灌装,到达一定时间后,灌装停止,灌装的液位由PLC设定的时间来控制,这样灌装阀不用一直灌,无需溢流,生产更安全可靠。气缸式的压盖装置已被替代,长时间下来容易压坏桶口,现在采用的是由电机带动304不锈钢链板,斜坡式的压盖装置,随着链板斜坡角度,盖子被慢慢的压紧在桶口处,这样对桶口的冲击力度小,空桶的使用寿命也长。

       山泉水全自动桶装水生产线 大桶水自动灌装机下方的回流罐做成可移动式的,回流口进料处安装有过滤装置,以免冲洗留下来的残渣堵住高压喷射头。当消毒液体达到一定污染程度后,由排污管道排出,长时间使用后,可将回流罐移出,人工进行清洗。在实际生产中,桶装水灌装机处于空气净化间,对生产环境是有严格要求的,内部安装有空气净化器,内部的空气都是往外排的,进入桶装水灌装间会先安排二次更衣,洗手、消毒鞋子,经过风淋室可将衣服上的灰尘吹去并吸掉。桶装水灌装机在生产过程中会有很多水流出,下方需安排排水沟,做成地漏的形式,防止山区有老鼠进入,污染生产环境。

       山泉水全自动桶装水生产线 大桶水自动灌装机,全自动空桶拔盖机用于拔去空桶盖子,并回收盖子,以便二次使用。整机主要通过光电感应,控制气缸动作,带动机械手抓张开或关闭,还有上下移动。依靠两根档杆,在阻力下,盖子自动剥落,同时强力吹风口将盖子吹到指定回收口。拔盖机前面大概留2米左右的输送,用于人工放桶,如果厂房空间大,输送越长越好,可缓冲空桶,降低劳动强度。

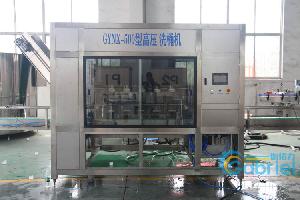

       山泉水全自动桶装水生产线 大桶水自动灌装机,这款全自动内高压外刷洗机,内洗和外刷洗同时进行,这款机器可有效的去除桶壁上形成的青苔。主要依靠80公斤左右的高压,其特制的喷嘴喷出的高压水可接触到桶内每一个角落,有效去除青苔。空桶外表面和底部都由外部毛刷处理,但桶口部位是插在槽杯中的,无法清洗到。也可以使用单独的内高压冲洗机和单独的旋转式外刷洗机,这两款配合起来*效果好,就是设备造价高一点。

       山泉水全自动桶装水生产线 大桶水自动灌装机,全自动桶口套标机配合蒸汽缩膜机和蒸汽发生器,将桶口套上标签并收缩好,全自动化运行。当标签用完了,换上标签即可。全罩式不锈钢主机,全机防水不生锈。*设计往复式切刀,采机构刚体组合,动作平顺,刀具寿命延长一倍。本机采用低成本之舍弃式刀片,更换方便,成本负担低。

       山泉水全自动桶装水生产线 大桶水自动灌装机,全自动套袋机采用69规格的卷膜,每卷35公斤,可套袋7500桶,每一桶膜的成本不到6分钱。现在也有很多用户更换以前的老式人工提桶套袋机,两台机器的位置一掉换就可以了,全自动套袋机和出桶输送对接就可以了,本身有皮带输送进入,有动力滚筒输送输出,后端连接着无动力滚筒输送,直接进入到码垛机。

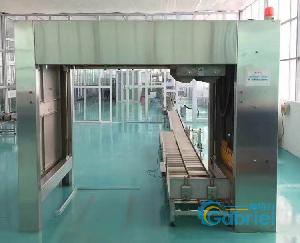

       山泉水全自动桶装水生产线 大桶水自动灌装机,全自动码垛机分为龙门式码垛机和机器人码垛机,主要是将成品桶装水按规律堆叠1-3层(每层4×4=16桶或4×5=20桶或定做),不能堆的太高,否则处于下方的大桶水会被压坏,堆叠后用叉车入库。整台设备全自动化运行,减轻了员工的劳动强度及降低整条流水线的人员编制。
