桶装山泉水灌装设备5加仑600桶矿泉水自动化生产设备
发表于:2021-01-30

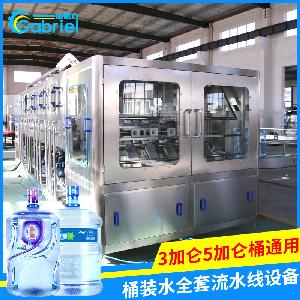

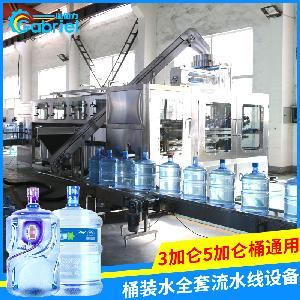

桶装山泉水灌装设备5加仑600桶矿泉水自动化生产设备
物品单位 价格
70000
  • 产地:中国 江苏苏州
  • 发布日期: 2021-01-30
  • 更新日期: 2022-05-02
产品详请
灌装量 18900ml
自动化程度 全自动
功率 22kw
型号 QGF-450
适用瓶径 270mm
适用行业 餐饮,食品,其他
灌装头数 3
物料类型 液体
生产能力 450罐/分钟
适用瓶高 520mm
适用对象 矿泉水、纯净水,其他
加工定制
外形尺寸 5145×2300×1950(mm)
灌装精度 99.9%
包装类型
工作原理 常压

       桶装山泉水灌装设备适用于灌装3加仑、5加仑18.9L大桶水,现在市面上分为纯净水、矿泉水、山泉水,对于灌装来说,水的性质都是一样的,都是不含气且粘性小的液体。对于水的品质来说,天然矿泉水、山泉水都属于高端水,其中含有天然的矿物质微量元素,长期饮用对人体有益,纯净水由水分子组成,目前还没有确定是否对人体有益或是不益。

       现在很多偏远山区都有很多丰富的水资源,而且源水中含有天然矿物质微量元素,长期饮用对人体非常有益。可惜的是,桶装水体积大,不便于运输,而且运输费用大,只能在周边地区进行销售,很多发达地区等一线城市都无法喝到好的水,不过市面上也推出了小瓶装330ml-2L装的小瓶矿泉水和4L、7L、10L装的大瓶矿泉水,办水厂的用户也可以考虑桶装、小瓶、大瓶一起上。

       桶装山泉水灌装设备,全自动拔盖机处于整条桶装水灌装生产线的第一道工序,回收后的空桶上带有盖子,需要去除,盖子品质好的话,消毒后可以再次循环利用。空桶的传输是通过输送链板,整线自动化控制。当有空桶进入拔盖机的位置,一旦激发接触信号开关,PLC计数一次,计数值达到所设定值时,挡桶气缸动作,阻止别的空桶进入,此时开始拔盖作业,拔盖头与空桶对中后,慢慢往下降,抓住桶口后,慢慢往上提升,上部有两根挡桶柱,阻止空桶往上提升,在强拉力作用下,盖子被拔下,并被吹到盖子回收口,完成拔盖工序。

       桶装山泉水灌装设备分为12道消毒、冲洗工序,桶口卡槽由电机带动链条慢慢传动,卡槽中心对准高压喷射头中心,链条直线移动的距离也就是高压喷射头中心的距离,主要由步进电机来控制。有哪几道工序,依次为上桶、3道热碱液、滴干、3道二氧化氯、滴干、2道循环水、滴干、2道成品矿泉水冲洗、下桶。机架的下方安装有回流罐,高压喷射头水管连接着高压泵。热碱液罐内部安装有加热装置和温度控制器,内部的液体可循环使用,空桶内部冲洗下来的液体需要经过过滤装置才能回到回流罐中,以免堵泵。回流罐做成可移动式的,方便清洗,上面安装有排污管道,当液体达到一定的污染程度后,可将液体排出,勾兑新的消毒液体。桶装水灌装设备的侧板框架,采用3mm的厚板,通过整板依次折弯成型,更美观,强度也大。桶装水设备顶部安装有一套提升机构,当空桶每前进一个工位,空中中心对准喷射头中心后,提升装置开始动作,将高压喷射头提升到空桶的内部,在喷射过程中,由于喷头可以旋转,喷出来的高压液体也是360度旋转的,空桶也跟着旋转,这样消毒、清洗的更加彻底到位。空桶的上部安装有可调节的挡桶装置,在高压喷射力作用下,空桶不会被喷出所在的桶口卡槽。上部也有喷淋装置,对空桶的外表面以及底部都能消毒冲洗干净。别看是一桶普通的桶装水,消毒冲洗干净才是保证饮用安全的关键一步。

       桶装山泉水灌装设备,全自动桶装水生产设备的后段包括灯检设备、全自动套标机、蒸汽缩标机、激光喷码机、全自动套袋机、码垛机。灯检采用人工肉眼检测的方式,目前还没有机器可替代,在白炽灯作用下检测桶装水内部是否存在杂质,剔除不合格品。小产量也可采用人工套标,600桶/时以上的产量建议采用全自动套标机,再经过蒸汽缩标机在高温蒸汽下标签自动收缩,再在标签上刻印当前生产日期。以往的套袋都是采用机器提升,人工套袋,劳动强度也很大。现在推荐使用全自动套袋机,只需人工添加卷膜,全程无需人工干涉,自动化程度高,机器也稳定,膜的成本也降低。紧接着由全自动码垛机将桶装成品水自动堆叠,由叉车搬运入库。

       桶口套标机的用途是把热收缩标签自动套于灌有液体的桶口上,再经蒸汽缩标机将标签收贴于桶口,完成标签的套缩过程。桶口套标机为简易型套标机,但同样采用PLC\定位模块、伺服电机及变频器,触摸屏人性化操作。结构简清,采用不锈钢输送链板,单收缩标签供料盘,微电脑自动控制;自动检测、自动定位、换标快速、省力,切断位置精准。

       桶装山泉水灌装设备,全自动套袋机是非常有必要配置一台的,以往老式的自动提桶机,将桶装水悬空,人工一个个将袋子套上,需要2个人操作,这样太费人力了。配置这一套全自动套袋机,只需一键按钮启动,接下去就自动化运行。它所用的膜的一卷卷的,桶装水由输送带动过来,也是主要依靠光电检测,自动送膜,到达指定位置处,封刀合模,在桶装水表面自动形成袋子,以完成全自动套袋作业。

       全自动码垛机将套袋后的桶装水按照4×4的排列顺序依次堆叠好,一般控制在3层,怕压坏底部的桶装水。由无动力滚筒输送将桶装水传递到码垛机内部,通过接触信号,控制码垛机上方的抓手装置,可前后上下移动,每堆叠好一层,人工放一层纸板,堆叠后由叉车入库,等待销售。
